La fabricación moderna demanda precisión, eficiencia y versatilidad. En este contexto, el corte y plegado CNC de chapa metálica se ha consolidado como una tecnología fundamental. Básicamente, estas máquinas utilizan control numérico por computadora para cortar y doblar piezas de metal con una exactitud asombrosa, transformando láminas planas en componentes tridimensionales listos para el ensamblaje. Esto no solo agiliza la producción, sino que también permite diseños complejos que antes eran prohibitivos.
Introducción al Corte y Plegado CNC de Chapa
El control numérico por computadora, o CNC, es el cerebro detrás de estas operaciones. En el caso del corte de chapa, estamos hablando de máquinas que emplean láser, chorro de agua o plasma para cortar el metal con una precisión milimétrica. Para el plegado, las máquinas, conocidas como prensas plegadoras o dobladoras de chapa, usan troqueles y punzones para doblar la chapa a ángulos específicos, guiadas por las instrucciones del software CNEsto significa que cada corte y cada doblez se replican de forma idéntica, una y otra vez.
¿Qué es el corte CNC de chapa?
El corte CNC de chapa metálica se refiere a cualquier proceso de corte automatizado y controlado por ordenador que se aplica a láminas de metal. Existen diferentes tecnologías dentro del corte CNC.
Corte por láser CNC
El corte por láser es probablemente la tecnología más común y versátil en el corte de chapa CNUn potente haz de luz láser se enfoca en la superficie del metal, calentándolo hasta el punto de fusión o vaporización. Un gas de asistencia (como oxígeno o nitrógeno) expulsa el material fundido, creando un corte limpio y preciso. Es ideal para una amplia gama de materiales y espesores, ofreciendo bordes de alta calidad y una zona afectada por el calor mínima.
Corte por plasma CNC
El corte por plasma utiliza un chorro de gas ionizado a alta temperatura (plasma) para cortar el metal. Es más rápido que el láser en materiales más gruesos y funciona bien con metales conductores como el acero al carbono, el acero inoxidable y el aluminio. Si bien la calidad del corte puede no ser tan fina como la del láser, es una opción robusta y económica para muchas aplicaciones industriales.
Corte por chorro de agua CNC
El corte por chorro de agua emplea una corriente de agua a alta presión, a menudo mezclada con un abrasivo (como granate), para erosionar y cortar el material. Es un proceso «frío», lo que significa que no genera calor, evitando deformaciones o cambios metalúrgicos en la pieza. Es excelente para materiales sensibles al calor y puede cortar几乎 cualquier material, desde metales hasta plásticos y composites.
¿Qué es el plegado CNC de chapa?

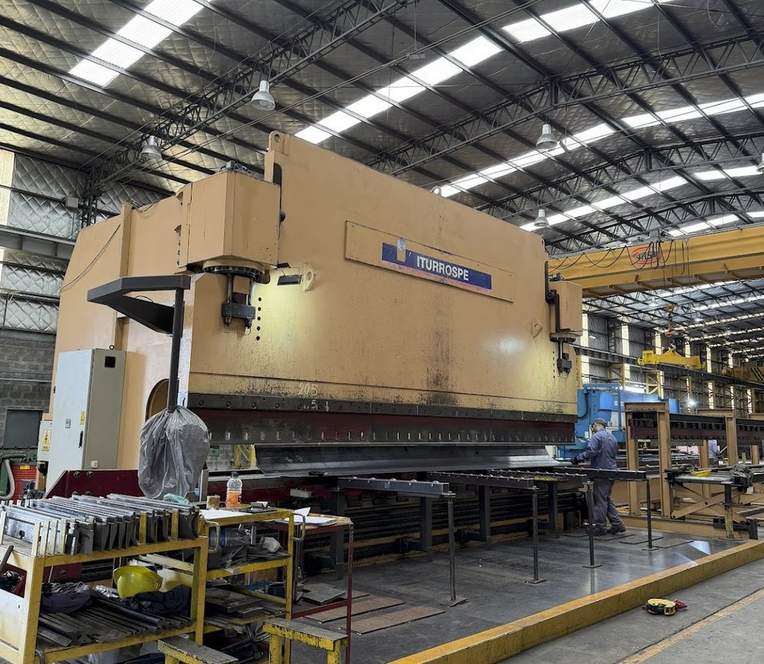

El plegado CNC, también conocido como doblado de chapa, es el proceso de deformar permanentemente una lámina de metal en un ángulo específico. Las máquinas utilizan una prensa plegadora controlada por un sistema CNC que coordina el movimiento de un punzón descendente y, en algunas ocasiones, un troquel inferior, para darle la forma deseada al metal.
Plegado de aire
El plegado de aire es el tipo más común de plegado CNEn este método, el punzón empuja el material hacia un troquel en forma de El metal no toca los lados del troquel; en su lugar, el ángulo de doblado se controla ajustando la profundidad a la que el punzón presiona el material hacia el troquel. Esto ofrece una gran flexibilidad para producir una amplia gama de ángulos con una sola herramienta.
Plegado al fondo
En el plegado al fondo, el punzón presiona completamente la chapa contra la superficie del troquel. Esto asegura que la chapa adquiera el ángulo exacto del troquel. Si bien es menos flexible que el plegado de aire en cuanto a la variedad de ángulos que puede producir con un solo troquel, ofrece una precisión y repetibilidad excepcionales para ángulos específicos.
Ventajas del Corte CNC en la Fabricación Moderna
El corte CNC ha transformado la forma en que se fabrican las piezas de chapa. Sus beneficios son múltiples y tangibles, impactando directamente en la calidad, el tiempo y el costo de producción.
Precisión incomparable
Una de las mayores ventajas del corte CNC es su precisión. Al ser controlado por computadora, los errores humanos se minimizan drásticamente. Las máquinas pueden lograr tolerancias muy ajustadas, lo que es esencial para piezas que requieren un ajuste perfecto o para componentes de alta tecnología donde la exactitud es crítica. Esta precisión se traduce en menos retrabajos y menos desperdicio de material.
Velocidad y eficiencia
Las máquinas CNC operan a velocidades mucho más altas que los procesos manuales. Una vez que el diseño se carga en el sistema, la máquina puede trabajar de forma continua y autónoma, incluso durante turnos de trabajo prolongados. Esto acelera la producción y reduce los tiempos de entrega, lo que es crucial en un mercado donde la rapidez es un factor competitivo.
Flexibilidad de diseño
La capacidad de programar las máquinas CNC para cortar prácticamente cualquier forma o patrón abre un mundo de posibilidades en el diseño. Los ingenieros pueden crear geometrías complejas, curvas intrincadas y orificios de formas diversas con una facilidad que sería imposible con métodos tradicionales. Esto fomenta la innovación y permite la producción de productos más complejos y estéticamente atractivos.
Reducción de desperdicios de material
Los algoritmos de anidamiento dentro del software CNC optimizan la disposición de las piezas en la chapa metálica. Esto significa que las piezas se distribuyen de la manera más eficiente posible, minimizando los espacios muertos y, por lo tanto, reduciendo la cantidad de material de desecho. Esta optimización del material se traduce directamente en ahorro de costos.
La Importancia del Plegado en la Industria de Chapa Metálica
Si el corte es el punto de partida, el plegado es lo que da volumen y forma a las piezas de chapa. Es un paso crítico para transformar una lámina plana en un componente tridimensional funcional.
Creación de formas 3D
El plegado es fundamental para dar estructura y forma a la chapa. Sin él, la mayoría de los productos metálicos seguirían siendo elementos planos. Desde carcasas de equipos electrónicos hasta componentes de vehículos, el plegado permite crear las geometrías necesarias para el ensamblaje y la funcionalidad de casi cualquier producto metálico.
Fortalecimiento estructural
Los dobleces no solo crean formas, sino que también aumentan la rigidez y resistencia de una pieza metálica. Un borde doblado es intrínsecamente más fuerte que un borde plano, lo que contribuye a la integridad estructural del producto final. Esto es particularmente importante en aplicaciones donde la resistencia y la durabilidad son cruciales.
Eliminación de soldaduras
En muchos casos, el plegado inteligente puede reducir o incluso eliminar la necesidad de soldar varias piezas. Al doblar una sola pieza de chapa para crear una estructura compleja, se minimizan los puntos de unión que podrían debilitarse o requerir procesos adicionales. Esto no solo ahorra tiempo y costos de soldadura, sino que también puede mejorar la apariencia estética y la resistencia general del producto.
Aplicaciones de la Tecnología CNC en el Plegado de Chapa
La aplicación del CNC en el plegado de chapa ha revolucionado la capacidad de las empresas para producir componentes de alta calidad y repetibilidad.
Automatización y repetibilidad
La principal ventaja del CNC en el plegado es la automatización. Una vez que el programa se ha configurado, la máquina puede plegar cientos o miles de piezas con una consistencia perfecta. Esto es vital para la producción en masa, donde la uniformidad del producto es esencial. La repetibilidad asegura que cada pieza cumpla con las especificaciones exactas del diseño.
Control preciso del ángulo y la longitud de brida
Los sistemas CNC permiten un control extremadamente preciso sobre el ángulo de plegado y la longitud de la brida (la parte doblada). Sensores y software sofisticados ajustan continuamente la presión y la posición del punzón para compensar las variaciones en el material, asegurando que se logren los ángulos y dimensiones exactas.
Compensación automática de springback
El «springback» es un fenómeno en el que el metal tiende a retroceder ligeramente a su forma original después de ser doblado. Las prensas plegadoras CNC modernas están equipadas con software que puede calcular y compensar automáticamente este efecto, aplicando presión adicional según sea necesario para achieve el ángulo final deseado. Esto elimina las conjeturas y los ajustes manuales, mejorando la precisión y la eficiencia.
Optimización de Procesos con el Corte y Plegado de Chapa CNC
La combinación de ambas tecnologías CNC en la fabricación de chapa metálica es donde se logra la mayor optimización.
Flujo de trabajo integrado
Un flujo de trabajo optimizado generalmente comienza con un diseño CAD (Diseño Asistido por Computadora). Este diseño se transfiere al software CAM (Fabricación Asistida por Computadora), donde se generan los programas CNC para el corte y el plegado. Las piezas cortadas con precisión se mueven luego a la prensa plegadora CNC, donde se les da forma. Este proceso integrado minimiza los errores de transcripción y asegura que las piezas encajen perfectamente en el ensamblaje.
Reducción de errores y retrabajos
Al eliminar muchos pasos manuales y la necesidad de mediciones repetitivas, el riesgo de errores se reduce drásticamente. Las máquinas CNC siguen las instrucciones del programa con una exactitud inquebrantable. Esto se traduce en menos piezas defectuosas, menos desechos y, en última instancia, una reducción significativa en los costos de retrabajo.
Mayor productividad
La velocidad y la eficiencia de las máquinas CNC, combinadas con la precisión que minimiza los errores, resultan en una mayor productividad general. Las empresas pueden producir más piezas en menos tiempo, lo que les permite atender mayores demandas y acortar los plazos de entrega.
Ahorro de costes a largo plazo
Aunque la inversión inicial en maquinaria CNC puede ser significativa, los ahorros a largo plazo son considerables. La reducción de desperdicios de material, la disminución de los tiempos de producción, la minimización de errores y la menor necesidad de mano de obra especializada para tareas repetitivas, todo contribuye a una estructura de costos más eficiente.
Consideraciones Clave para el Corte y Plegado de Chapa con Tecnología CNC
Para aprovechar al máximo el corte y plegado CNC, es importante tener en cuenta varios factores que influyen en el resultado final y la eficiencia del proceso.
Selección de materiales
Es crucial elegir el material adecuado para la aplicación. Diferentes metales (acero al carbono, acero inoxidable, aluminio, cobre, etc.) se comportan de manera distinta durante el corte y el plegado. Sus propiedades, como la dureza, la templabilidad y la resistencia a la tracción, influyen directamente en la configuración de la máquina y en la calidad del resultado. Por ejemplo, el acero inoxidable tiene un springback mayor que el acero dulce.
Diseño para la fabricación (DFM)
Diseñar piezas pensando en cómo serán fabricadas es fundamental. Un buen diseño DFM en chapa metálica considerará el radio de plegado mínimo del material, evitará dobleces excesivamente cercanos, y optimizará la orientación de la pieza para el corte y el plegado. Un diseño inteligente puede simplificar el proceso, reducir los costos y mejorar la calidad del producto final.
Calibración y mantenimiento de equipos
Las máquinas CNC son equipos de precisión que requieren calibración regular y un mantenimiento preventivo. La calibración asegura que la máquina esté funcionando dentro de las tolerancias especificadas, mientras que el mantenimiento regular previene fallos inesperados y prolonga la vida útil del equipo. Un equipo bien mantenido garantiza una producción consistente y de alta calidad.
Software de programación y operarios cualificados
El software CAD/CAM es la columna vertebral de cualquier operación CNContar con software actualizado y potente, así como con operarios e ingenieros cualificados que sepan programarlo de manera eficiente y comprender las complejidades del proceso, es vital. La habilidad del programador para optimizar rutas de corte y secuencias de plegado impacta directamente en la eficiencia y la calidad.
El Futuro del Corte y Plegado de Chapa en la Fabricación Moderna
La tecnología CNC en el procesamiento de chapa metálica no es estática; está en constante evolución, impulsada por la búsqueda de mayor eficiencia, automatización y capacidad.
Integración con la Industria 4.0
El corte y plegado CNC se integrará cada vez más en el paradigma de la Industria 4.0. Esto significa una mayor conectividad, intercambio de datos en tiempo real entre máquinas y sistemas, y el uso de inteligencia artificial para optimizar aún más los procesos. Las fábricas inteligentes serán capaces de tomar decisiones autónomas para mejorar la eficiencia y la calidad.
Robótica colaborativa
La robótica ya está siendo adoptada junto con las máquinas CNLos robots pueden automatizar la carga y descarga de piezas en las máquinas de corte y plegado, así como también realizar tareas de post-procesamiento como el desempaque o el apilamiento. La robótica colaborativa permitirá a los robots trabajar de forma segura junto a los operarios, mejorando la eficiencia sin eliminar completamente el componente humano.
Nuevas tecnologías de corte y plegado
Aunque el láser, el plasma y el chorro de agua son tecnologías establecidas, veremos innovaciones continuas en estos campos, como láseres de fibra más potentes y eficientes, o mejoras en la tecnología de chorro de agua para cortes aún más precisos. En el plegado, la automatización del cambio de herramientas y sistemas de compensación aún más sofisticados serán la norma.
Sostenibilidad y eficiencia energética
Habrá un enfoque creciente en la sostenibilidad. Esto incluye el desarrollo de máquinas CNC más eficientes en el consumo de energía, la optimización de los procesos para reducir aún más el desperdicio de material y la exploración de materiales más ecológicos. La fabricación de chapa CNC se moverá hacia una producción más verde.
En resumen, el corte y plegado CNC de chapa metálica es una piedra angular de la fabricación actual, ofreciendo precisión, eficiencia y flexibilidad. A medida que la tecnología avanza y se integra con otras innovaciones, su papel solo se volverá más crucial en la configuración de los productos y procesos del futuro. No es solo una mejora incremental, es una transformación continua de cómo se moldea el mundo a nuestro alrededor.
